M8x1.25？1/2-10NC？W1/2-10？

一大堆看不懂的螺紋如何分辨？

金妹子幫您理清思路~

依螺紋用途不同可分為：

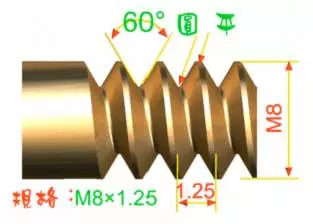

1、國際公制標准螺紋

我國國家標准 CNS
采用之螺紋。牙頂為平面，易于車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。公制螺紋可分粗牙及細牙二種。表示法如
M8x1.25。(M：代號、8：公 稱直徑、1.25：螺距)。

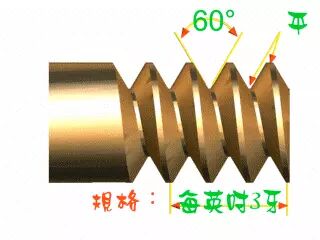

2、美國標准螺紋

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為 60 度，規格以 每英寸有几牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如  1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。

3、統一標准螺紋

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。 螺紋角亦為 60
度，規格以每英寸有几牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如
1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC 代號)

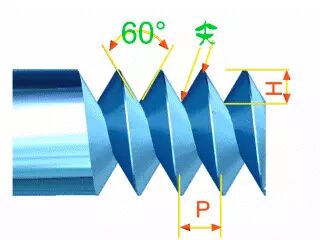

4、V形螺紋

頂部與根部均成尖狀，強度較弱，亦坏不常使用。螺紋角為 60 度。

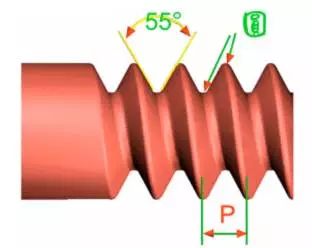

5、惠式螺紋

英國國家標准采用之螺紋。螺紋角為  55
度，表示符號為“W”。適用于滾壓法制造。表示法如 W1/2-10。(1/2：外徑；10：每寸牙數；W 代號)。

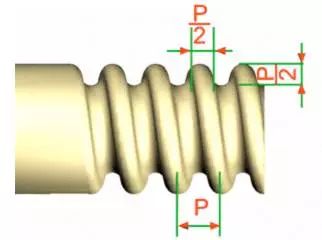

6、圓螺紋

為德國  DIN
所定之標准螺紋。適用于燈泡、橡皮管之連接。表示符號為“Rd”。

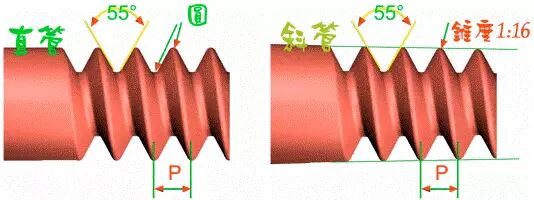

7、管用螺紋

為防止泄漏用的螺紋，經常用于氣體或液體之管件連結。螺紋角為 55
度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為“N.P.T.”，其錐度為 1：16，即每尺 3/4 寸。

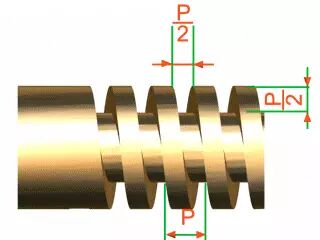

8、方螺紋

傳動效率大，僅次于滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用于虎鉗之螺杆及起重机之螺紋。

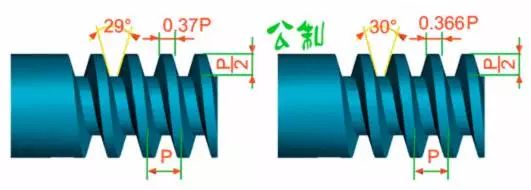

9、梯形螺紋

又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調 整。公制之螺紋角為
30  度、英制之螺紋角為  29  度。一般用于車床 之導螺杆。表示符號為“Tr”。

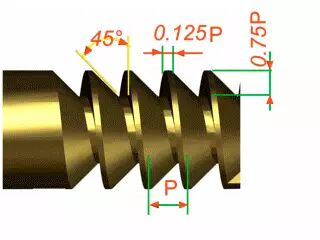

10、鋸齒形螺紋

又稱斜方螺紋，只適于單方向傳動。如螺旋千斤頂、加壓机等。 表示符號為”Bu”。

11、滾珠螺紋

為傳動效率最好之螺紋，其制造困難，成本极高，乃用于精密之机械上。如數控工具机之導螺杆。

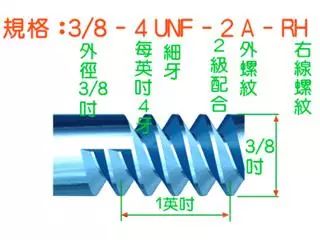

英制螺栓之表示方法

LH    2N
 5/8 × 3 - 13 UNC━  2A

(1)LH 為左螺紋  (RH 為右螺紋，可省略)
。

(2)2N 雙線螺紋。

(3)5/8 英制螺紋，外徑  5/8 ”。

(4)3  螺栓長度 3”  。

(5)13 螺紋每寸牙數 13 牙。

(6)UNC 統一標准螺紋粗牙。

(7)2  級配合，外螺紋(3：緊配合；２：中配合；1：松配合)
A:外螺 紋(可省略) B:內螺紋



英制螺紋：
英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等于螺距之倒數。例如每寸  8  牙之螺紋，其螺距為 1/8
寸。英制螺紋之表示法如下：
